技术指标

• 单次扫描角度覆盖范围:   360°×90°（方位×俯仰）

• 距       离       量      程:   300m

• 距    离    分     辨    率:   7.5cm

• 距   离   测   量   精   度:   ≤5cm

• 角    度    分     辨    率:   3.5°

• 角   度   测   量   精   度:   ≤1°

• 形   变   测   量   精   度:   ≤0.1mm

• 单   次   扫   描   时   间： ≤3min

• 具备凝视探测能力，凝视数据更新率≥50Hz

• 具备探测场景三维测绘与重构能力

• 输       出       信       息： 场景三维模型，三维散射图像，三维形变图像

• 整       机       功       耗： ≤12W

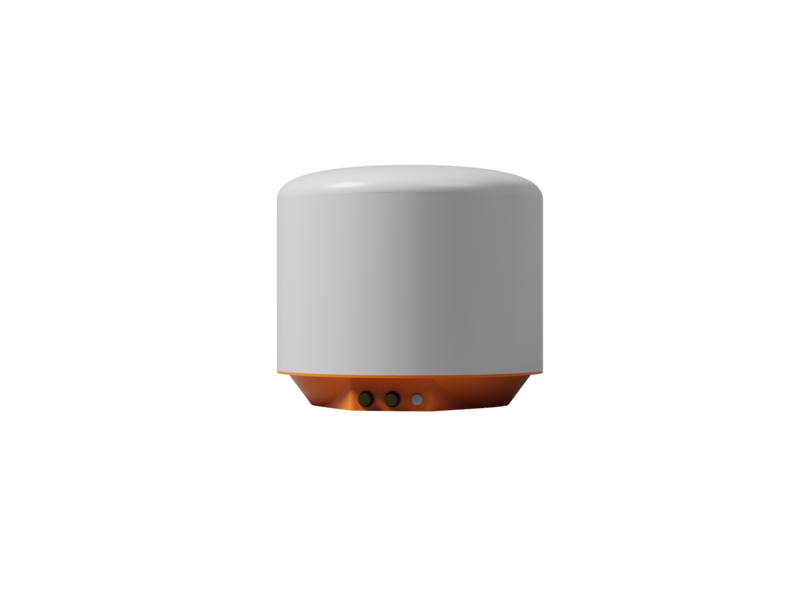

• 整       机       尺       寸：   20cm×Φ32cm（高×直径）

• 整       机       重       量：   ≤6kg

主要特点

• 采用毫米波连续波雷达体制，可全天时全天候工作，不受施工和救援现场烟尘、火光等影响，不受光照条件限制，环境适应性好；

• 采用高分辨率三维雷达成像方法，可对360°×90°的半球空间进行精细成像，可实现探测场景的三维重构，测绘精度优于5厘米（径向）；

• 采用微波相位干涉测量方法，形变测量精度可达0.1毫米，形变场可直接叠加于本机获取的三维场景模型上；

• 具备自适应大气扰动估计和补偿算法，24小时校准误差不大于1.5毫米（RMS）；

• 具备可配置数据更新和上传速率，可在响应时间和雷达功耗、传输率之间灵活选择；

• 可适配外部摄像头监控设备，对隐患区域进行图像或视频取证和监视，实现雷视融合监测；

• 整机防护能力达到IP66，工作温度-25~55℃（可扩展至-40~65℃），适应野外长期无人值守工作。
